Outomatiese vertikale sakvormende verseëlingsmasjien vir vloeibare (sous) produk
inleiding :
Hierdie eenheid is ontwikkel vir die behoeftes van vloeibare en viskose produkte. Die eenheid bestaan uit 'n voegmasjien en 'n verpakkingsmasjien; die verpakkingsmasjien het 'n eenvoudige struktuur en is maklik om te bedryf; die masjien integreer die funksies van sakmaak, vul, verseël en tel. Dit gebruik 'n servomotor om die film te trek en het 'n outomatiese afwykingkorreksiefunksie.
Die PLC-beheerkomponente is almal internasionale bekende handelsmerkprodukte met betroubare werkverrigting. Die gevorderde ontwerp verseker dat die masjien baie gerieflik is vir verstelling, bedryf en instandhouding in verskillende industrieë. Die pneumatiese deel van die voegmasjien neem pneumatiese komponente aan; die vulvolume en vulspoed kan arbitrêr aangepas word, en die akkuraatheid is hoog; die vulskot neem anti-drup- en anti-trek-vultoestelle aan; hierdie eenheid kan verander word in onlustevaste vulling volgens klantbehoeftes Stelsel; meerkoppige vulsel; isolasie stelsel; semi-outomatiese of ten volle outomatiese vulstelsel. Volgens klantvereistes voldoen die elektriese beheer van die hele eenheid aan die vereistes vir ontploffingsbeskerming.
Vier, verwante opset
- Die beheerdeel neem aanraakskerm aan, wat die voordele van eenvoudige werking en stabiliteit het;
- Die pneumatiese deel neem solenoïedklep, olie-water-skeier en silinder aan;
- Die filmtrekmotor neem servomotor aan;
- Die filmtoevoerdeel van die verpakkingsmasjien gebruik servofilmtekentegnologie om effektief te voorkom dat die pakketmateriaal afwyk.

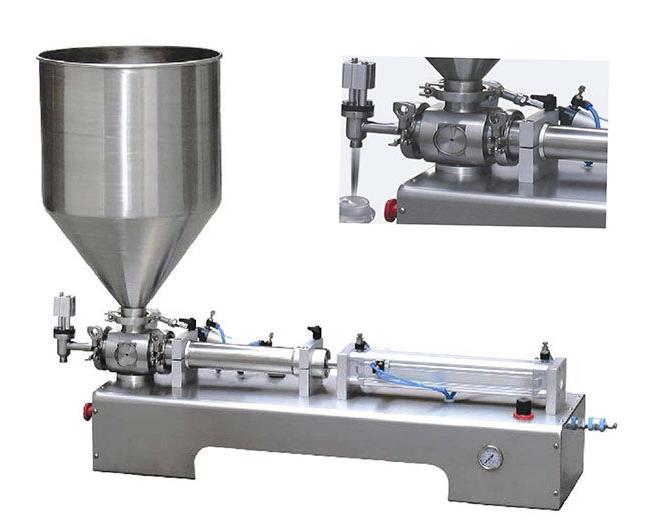

ZL100 Suiervulpomp met 50L hopper
Die suiervulpomp word wyd gebruik om die volume van verskillende vloeistof te meet. Kan hoë stabiliteit en presiese posisionering bereik. Alle materiaal kontak deel gemaak deur SUS316 (Dubbellaag)
Meetvolume: 100-500ml
Pneumatiese komponente: SMC/AIR TAC
Akkuraatheid: 0,5-1%
Spoed: 20-35 keer/min

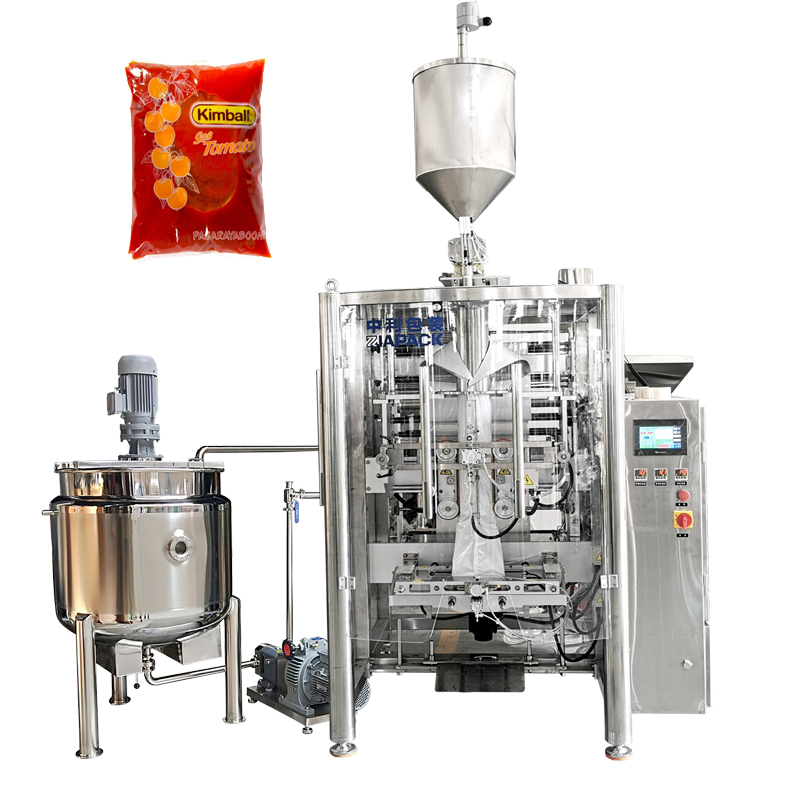

ZL420 VFFS Verpakkingsmasjien
Die hele masjien gemaak deur Stainless Steel 304, Hierdie masjien toegerus met sak-maak, sny, kode druk, ens. Siemens PLC en Touch Screen, Panasonic servo motor, Japannese foto sensor, Koreaanse lug klep, ens.. Die film trek stelsel aangeneem servomotorbestuur maak spoed vinniger.
Tegniese Parameters:
Weegreeks: 100-1000g
Verpakkingspoed: 20-30 sakke/min
Sakgrootte: (50-280)*(80-180)mm(L*W)
Saamgeperste lug behoefte: 0.6Mpa 0.65m³/min
Katrol buitenste deursnee: 400 mm
Kern binnedeursnee: 75 mm
Masjien gewig: 800 kg
Kragbron: 5.5kW 380V ± 10% 50Hz
Belangrikste kenmerke en kenmerke:
'n Wye reeks sakke: Kussing- en Gusset-sakkies.
Hoë spoed: Meer as 20-60 sakke / min
Maklik om te gebruik: PLC-beheerder en kleuraanraakskerm, foutaanduiding op die raakskerm.
Maklik om aan te pas: slegs sowat 10 minute om verskillende sakke te verander.
Frekwensiebeheer: spoed kan aangepas word deur frekwensie omskakeling binne die reeks.
Hoë Outomatisering: onbemande in weeg- en verpakkingproses, masjienalarm outomaties wanneer mislukking.
Veiligheid en higiëne:
Geen film nie, masjien sal alarm.
Masjien alarm en stop wanneer die onvoldoende lugdruk.
Veiligheidswagte met veiligheidskakelaars, masjienalarm en stop wanneer die veiligheidswagte oopgemaak word.
Higiëniese konstruksie, die produk kontak dele is aangeneem sus304 vlekvrye staal.
